1、家庭的“微型电站”

屋顶光伏发电、车库电池储能、充电桩补电，这些设备需要协同工作。而它们的第一道关口，不是云端，而是墙上的配电柜。

配电柜要同时满足：

1、塞进更多通信模块

2、留出更少接线空间；

3、日后检修时“拆得动、装得回”。

当智能配电柜成为家庭能源的入口，接线这件“小事”，突然变成了决定体验的关键。SPAN 能源与万可MCS MINI连接器的故事，就从这里开始。

2、SPAN的挑战与目标

SPAN是一家位于旧金山的能源技术公司，专注于做智能住宅配电柜，将光伏、储能、电动汽车充电等整合到同一个入口。

在电气化与电网现代化的大潮下，SPAN的产品线不断延展：既涵盖面向房主的智能配电柜，也涵盖面向电力公用事业公司的SPAN Edge等电气基础设施产品与接口。

安装智能配电柜必须先断开原有供电，因此现场安装接线挑战很大：

空间紧凑：配电柜内部接线余量极其有限；

效率敏感：安装越慢，房主断电越久，信任感越低；

维护刚需：通信模块要能方便升级、检修和更换；

容错率低：接错、松脱、接触不良都不可接受。

SPAN的目标很明确：为电工打造“快速、简便、无故障”的安装流程，把断电时间压到最短。

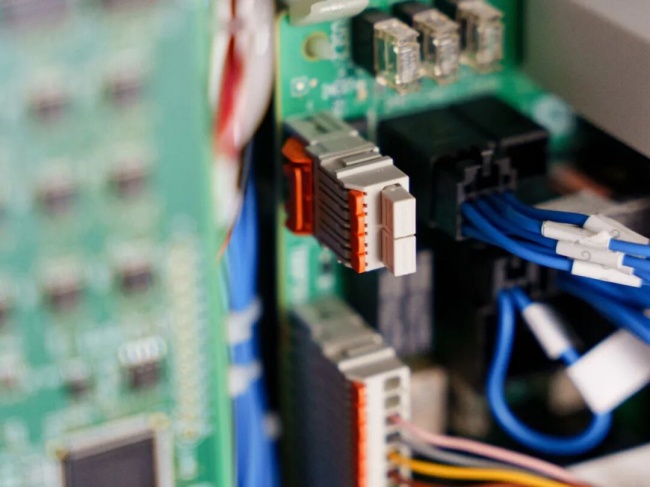

万可MCS MINI连接器给出解决方案

SPAN最终选择万可（WAGO）带操作杆的 MCS MINI系列连接器。

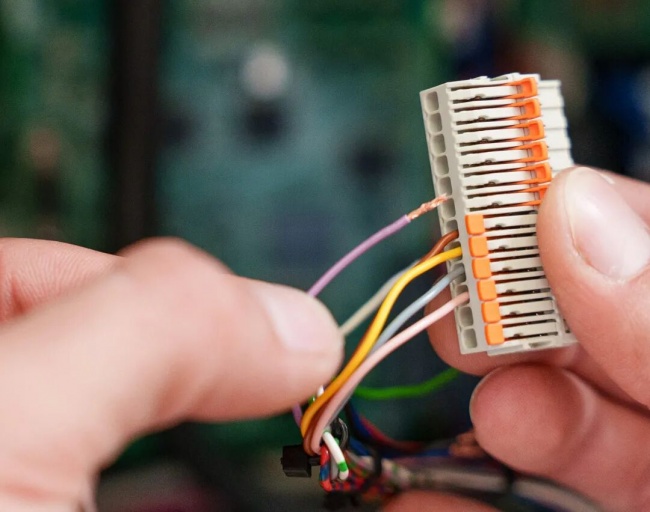

它的接线方式：

1、单股导线和带冷压接头的细多股导线可直接插入

2、细多股导线通过操作杆打开弹簧完成接线

3、拆除时打开操作杆，导线即可退出

4、全程不需要工具

5、这样可以省去拧螺丝、反复校线的时间，直接缩短房主断电时间。

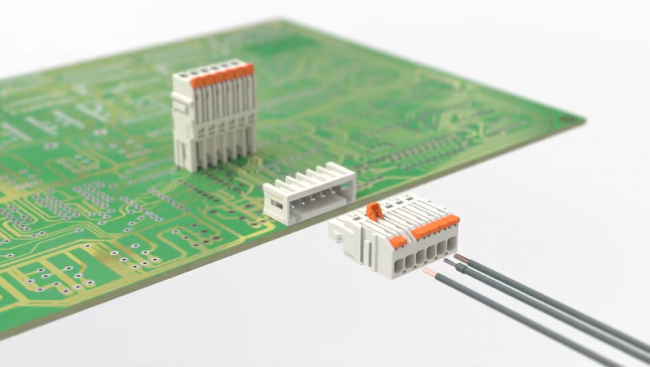

Lever家族中的WAGO MCS MINI 2734系列

在万可“Lever家族”中，MCS MINI 2734系列是最苗条、最擅长“钻缝隙”的成员。

关键参数：

1、宽度仅 10mm；

2、兼容 0.14–1.5mm²（26–14 AWG） 导线

3、最大额定电流 10A

4、焊针间距 3.5mm

紧凑外形加上较宽导线兼容范围，使它非常适合狭小空间和紧凑型设备。

4、万可MCS MINI2734的优势

2734系列让现场维护变得更轻松：

可插拔：可从针型插座中整体拔出，拿在手里布线后再插回；

防插错：孔型连接器带防插错保护，只能按预期方向插入，支持盲插；

通用锁定卡：单手即可锁定和解锁，防意外断开；

正面操作：接插状态下也能在正面操作；未接插时可无工具接线；

双层32极（2×16极）针型插座：适合紧凑型I/O信号集成。

结果：电工上手更快，出错概率更低，房主恢复供电更快。

5、行业应用案例：从工业机器人到住宅配电柜

MCS MINI 2734系列的这套能力，最早是在工业机器人控制柜里被反复验证过的。
工厂里的电气柜常位于难以触及、空间狭小、视野不佳的位置，而MCS MINI 2734系列凭借小巧外形和免工具操作杆接线，让安装人员无需他人帮助也能完成布线。

从工业机器人控制柜，到家庭智能配电柜，场景在变，但难题本质一致：

1、空间越来越小

2、时间越来越紧

3、维护必须越来越简单

MCS MINI 2734系列给出的，是同一套答案。

6、小空间，大乾坤

从工业控制柜到住宅配电柜，万可（WAGO）MCS MINI 2734系列以10mm紧凑设计、免工具操作杆接线、可插拔及防插错功能，为智能配电柜狭小空间内的接线与维护难题，提供了高效可靠的解决方案。

如需了解更多信息，欢迎访问www.wago.com.cn获取最新资讯。
